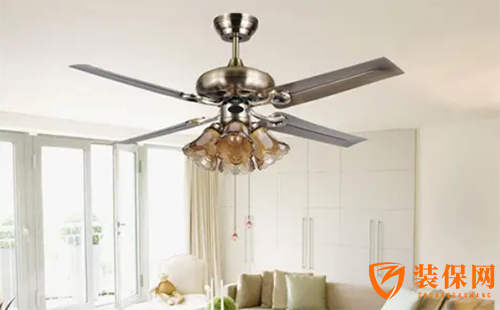

吊扇是固定安装在天花板上的风扇。消暑效果很好。很多家庭现在还是会安装使用吊扇。今天就为大家带来，吊扇怎么接线图解，吊扇三根线怎么接线图解相关内容，希望对大家有所帮助。
吊扇怎么接线图解
1.判断公共电极。 吊扇引出三根导线，用万用表欧姆挡两两之间对量，如果线圈没有问题，阻值最大的那一次其空下的那个导线头为主、辅绕组的公共电极。
2.判断主绕组和辅助绕组。 用万用表将公共电极和剩下的两线头分别测量，阻值小的是主绕组，阻值大的是辅绕组。

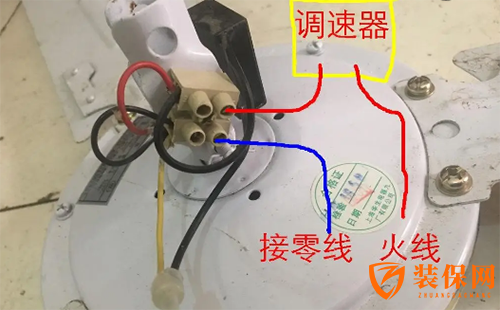

3.主、辅绕组公共端接零线，主绕组另一端接火线，辅绕组的另一端串联电容，电容的另一端也接火线。
4.火、零线颠倒虽然也能正常运转，但不符合电气规范。 注： 通常吊扇电机的三根出线是红、兰(绿)、黑，电容的两根线接在红、兰上面，然后红接到开关或调速器接相线，黑接零线。 如果颜色分辨不出来，可以利用万用表。分别测量三根出线中两两之间的阻值，如果线圈没有问题，两线之间较大阻值是另外两个较小阻值之和。因为两个线圈的尾是连在一起的。

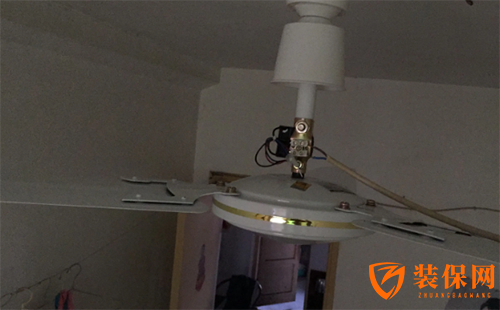

吊扇三根线怎么接线图解
1、正规的产品都在电机上附有接线图，按图接线即可。如果图丢失或非正规产品需要用仪表区分。
2、三根，分别是主绕组，启动绕组。公共端。主绕组与启动绕组间的电阻最大。其次启动绕组对公共端。
3、接法，启动绕组接启动电容后与主绕组头并接去接开关或调速器，公共端接零线。
吊扇怎么接线图解，吊扇三根线怎么接线图解全部内容，就为大家介绍到这里了。最后提醒大家，在安装吊扇前一定要将家中电源关闭，这样安装才更安全。更多家电安装使用相关内容，您可以继续关注装保网进行了解。
